Descripción

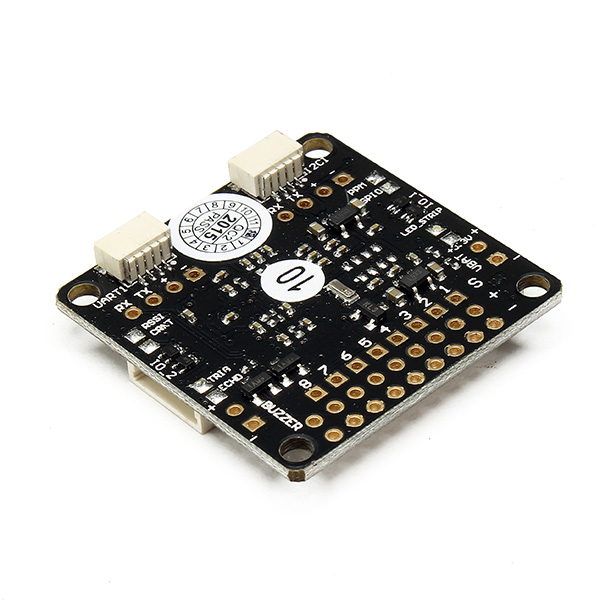

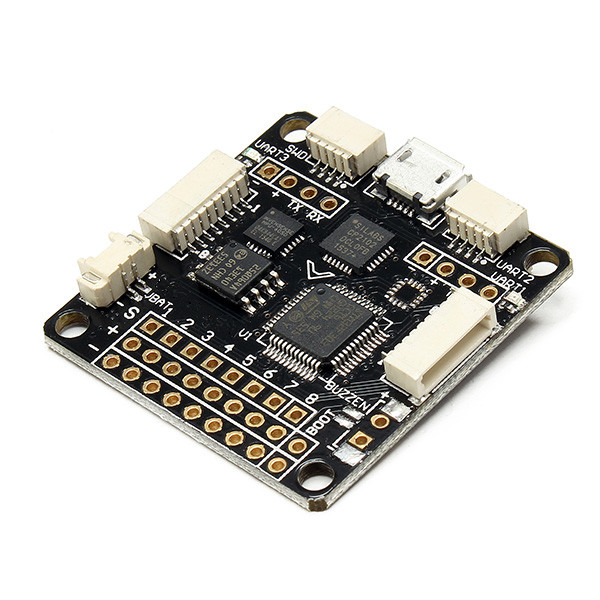

F3 Controlador del Vuelo Acro 6 DOF/Deluxe 10 DOF para Multirotor Racing
Especificación: Manual
Nombre del árticulo: F3 control de vuelo
Versión: Acro 6DOF y 10DOF lujo (Con barómetro MS5611 y Hmc5883 brújula)
* Placa de 35x35mm, los agujeros de montaje de 30mm.
* STM32F3 CPU.
* Flash de alta capacidad (6DOF acro y 10DOF deluxe)
* Acelerómetros y giroscopios MPU6050
* Barómetro MS5611 (10DOF deluxe)
* HMC5883 brújula (10DOF deluxe)
* Toma de microUSB.
* 4 x 4 pines enchufe JST-SH (I2C, SWD, 2xuart)
* 2 x 8 pines enchufe JST-SH (PPM, PWM, SERIAL RX, GPIO, ADC, 3V, 5V, GND)
* 8 x 3 pines orificios pasantes para conectores macho para conexiones ESC / Servo.
* 2 x 4 pines orificios pasantes para los puertos de serie 2x.
* 2 x 2 pines orificios pasantes para la tensión de la batería y el zumbador.
Características:
Mejores prácticas de codificación y pruebas de introducción, más fácil de mantener y de desarrollo futuro.(Dominic tiene un fondo de desarrollo de software) Mejores prácticas de codificación e introducción de pruebas, más fáciles de mantener y para el desarrollo futuro. (Dominic tiene experiencia en el desarrollo de software)
Muchos errores solucionados desde Baseflight.
Admita más controladores de vuelo, incluidos CC3D, CJMCU y Sparky.
Admita OneShot ESC y más de 8 canales de RC.
Controladores PID adicionales que usan operaciones aritméticas de coma flotante. (Ahora tiene 3 controladores PID incorporados)
Muchas más características como el soporte de tira de LED RGB, Autotune, ajuste de PID en vuelo con su radio, etc.
Rendimiento de vuelo
Se basa en la tecnología de software , el procesador y el sensor de probada eficacia para hacer volar el avión como si fuera sobre raíles . F3 el
Sin compromisos de E / S
Utilizar todas las características todo el tiempo;por ejemplo, conectar el OSD + SmartPort + + sbus GPS + LED Monitorización + Sonar + 8 motores de tira + batería – todo al mismo tiempo!
Configurable
Corre cleanflight que puede ser configurado para adaptarse a sus necesidades utilizando una GUI multiplataforma (Windows / OSX / Linux). F3 el
Pequeña y ligera
El F3 tiene un factor de forma estándar de 35×35 mm con orificios de montaje de 30 mm y pesa solo 6 gramos.
Registro de vuelo
Registrador de registro de vuelo de caja negra de gran capacidad incorporado: optimice su ajuste y vea los resultados de su configuración sin conjeturas.
CPU de próxima generación
Tiene un Cortex-M4 72MHz CPU brazo con el coprocesador matemático (FPU) para los cálculos de vuelo eficientes que consiga más en menos tiempo. F3 el
Tiempos de bucle hasta ~ 2x más rápido que stm32f1 placas basadas en la generación anterior.
Desarrollador amigable
Puerto de depuración compatible con el desarrollador (SWD) y selección del modo de inicio, gestor de arranque no brotable.
Esc oneshot
Soporte completo para los CES OneShot para la sintonización PID fácil y una respuesta más nítida.
La ayuda del receptor amplio RC
Apoya a receptores sbus, sumh, SUMD, spektrum1024 / 2048. XBUS, ppm, PWM. No hay inversores externos requeridos (Incorporado).
Programable LED
Salida dedicada para programable LED s – grande para la orientación, las carreras y vuelo de la noche.
Supervisión de la batería
Puertos de monitoreo de la batería de tensión y corriente.
Sonar
Ayuda del sonar para la precisión de retención de baja altitud.
Puerto I2C
Puerto I2C siempre con potencia, ideal para sensores externos o siempre activa o LED pantalla.
Zumbador
Puerto del zumbador para avisos y notificaciones audibles
Paquete incluído:
Versión de 6DOF acro
1 x Control de vuelo para multicopter F3

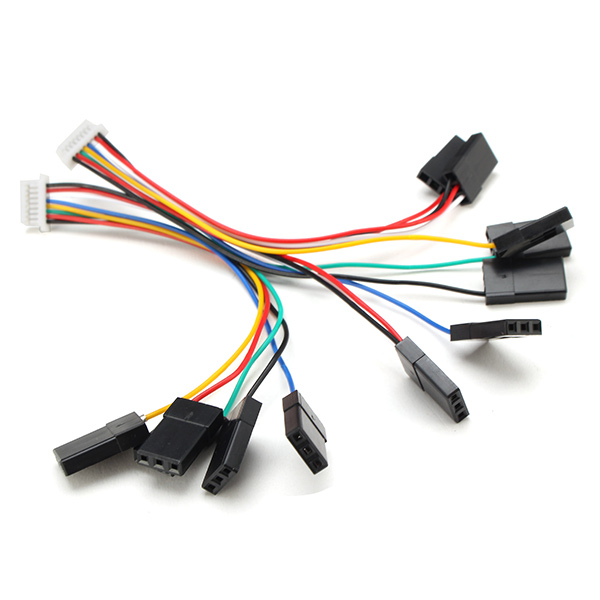

2 x Varilla de alambre 8p

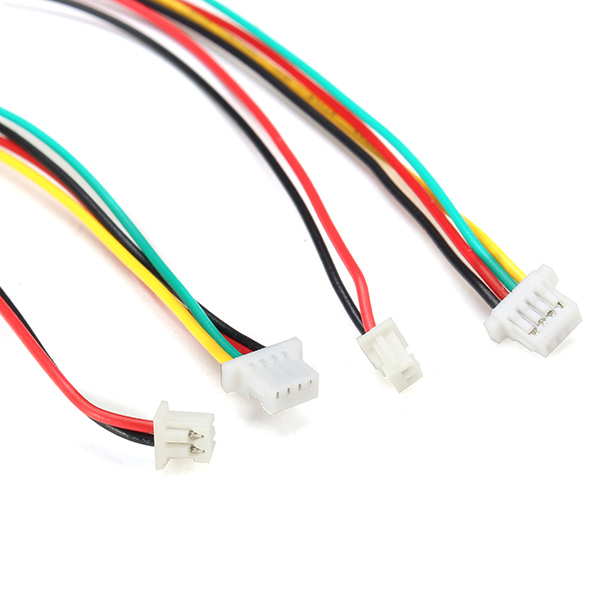

2 x Ruta extensión 4p

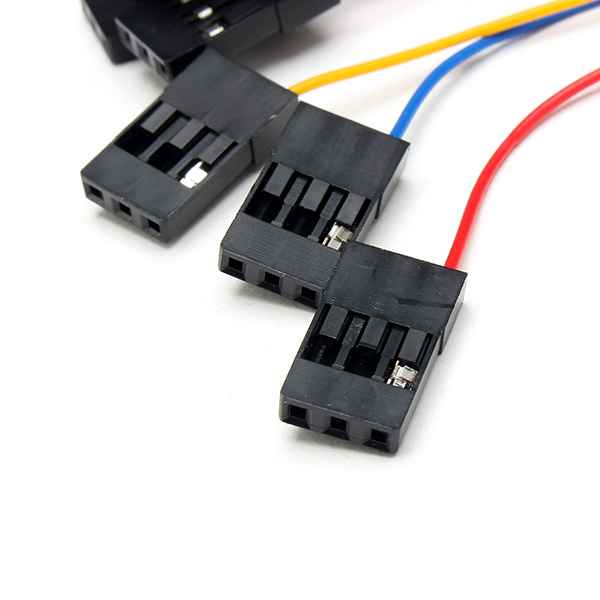

5 x Conjunto de pines
Versión de Deluxe 10DOF
Control de vuelo para multicopter con barómetro MS5611 y Hmc5883 brújula
2 x Varilla de alambre 8p
2 x Ruta extensión 4p
5 x Conjunto de pines
