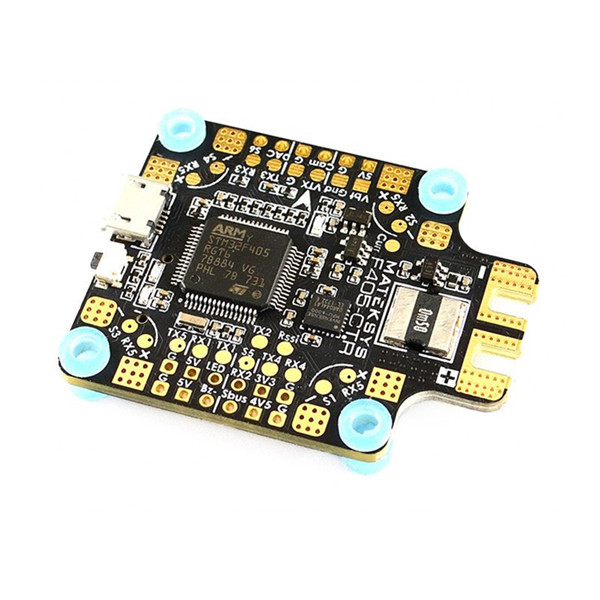

Controlador del Vuelo incorporado para Dron RC

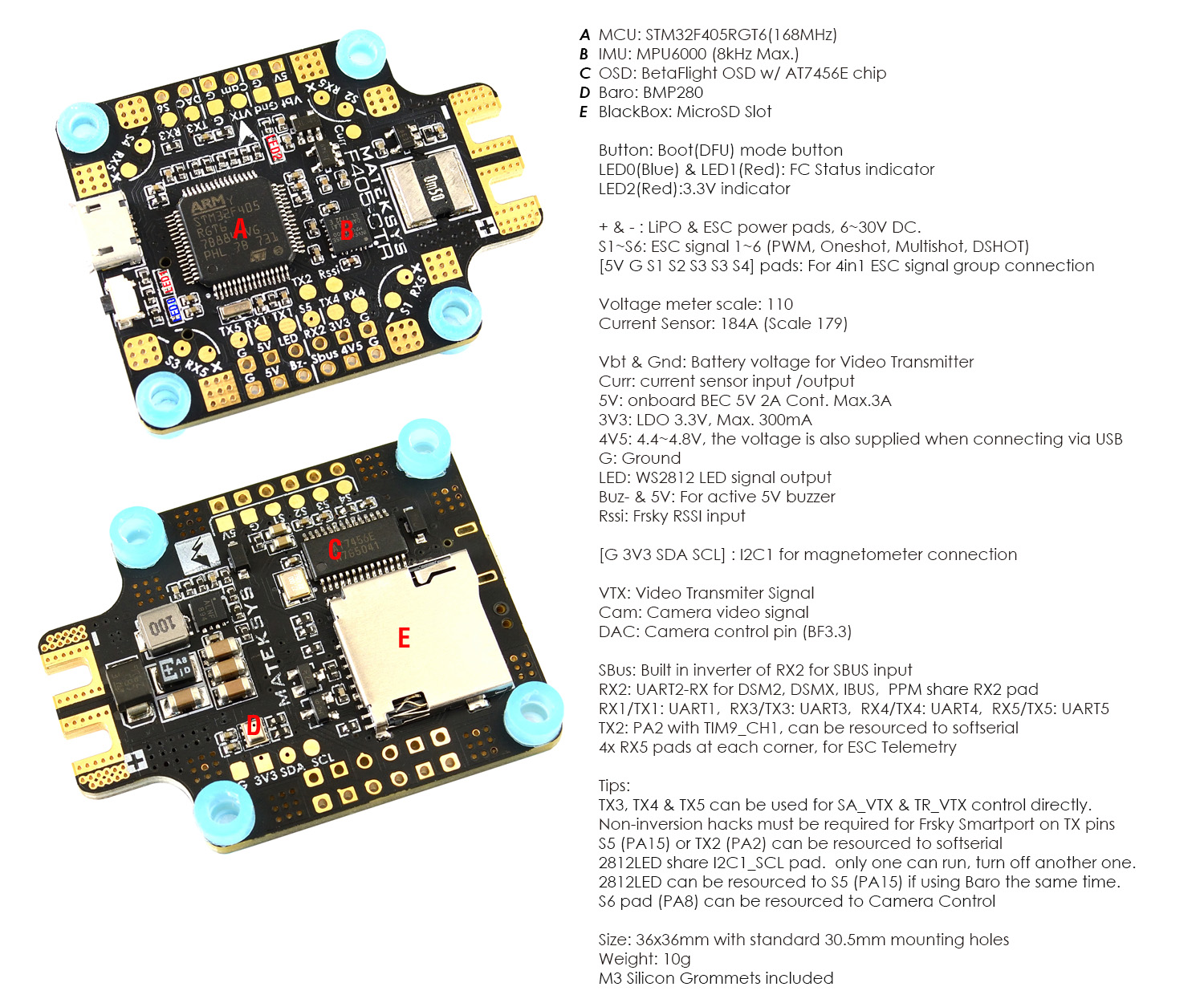

MCU: 168MHz STM32F405
IMU: MPU6000 acelerómetro / giroscopio (SPI)
Baro: BMP280 (I2C)

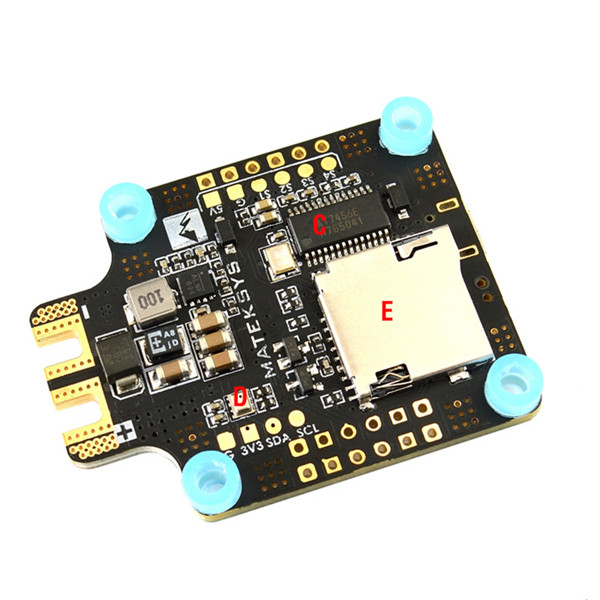

OSD: BetaFlight OSD con chip AT7456E

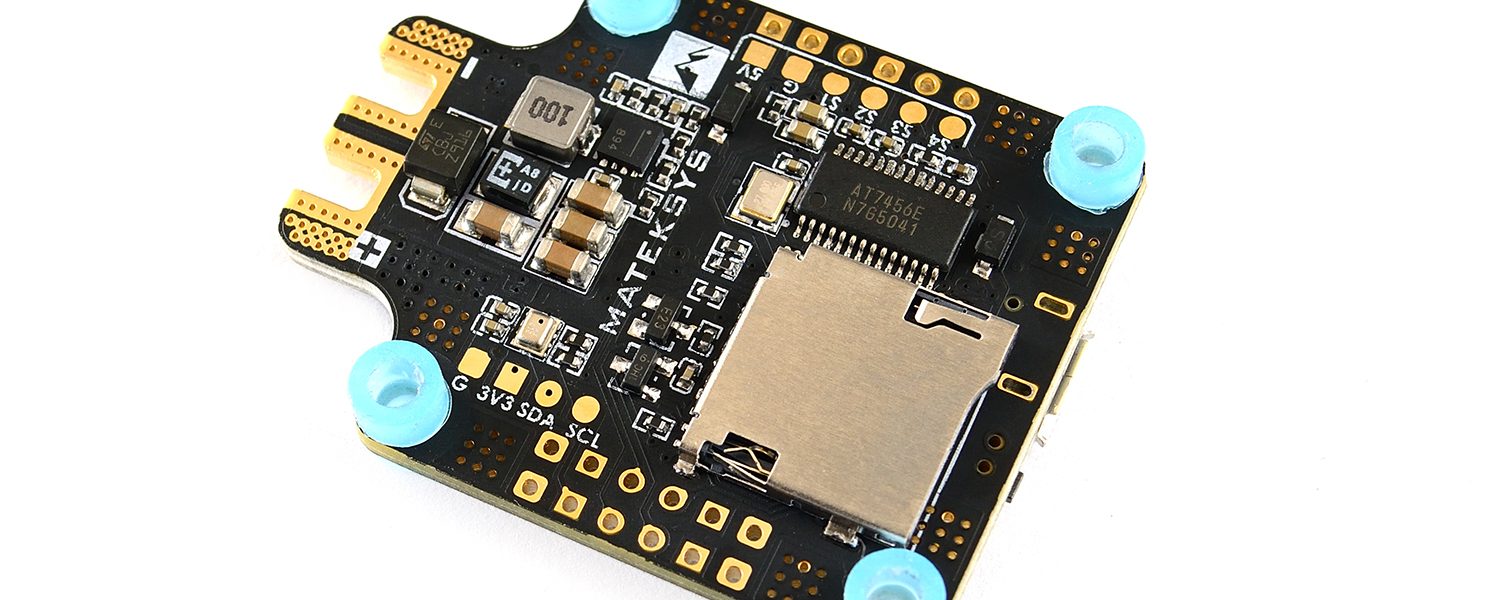

Blackbox: Ranura para tarjeta microSD (SD / SDHC)
VCP, UART1, UART2, UART3, UART4, UART5
Inversor incorporado para entrada SBUS (UART2-RX)
PPM / UART compartido: UART2-RX
SoftSerial en TX2, S5 o S6 opcional
Control de cámara en S6 o DAC opcional
Compatible con el protocolo Smartaudio y Tramp VTX
Tira LED de WS2812: Sí
Beeper: Sí
RSSI: Sí
Especificaciones de PDB:
Entrada: 6 ~ 30V (3 ~ 6S LiPo) con protección TVS
PDB: 4x30A (Max.4x46A), 6 capas * 2 oz de PCB de cobre
BEC: Corriente de 5V 2A (Max.3A)
LDO 3.3V: Max.300mA para Spektrum RX
Sensor de corriente 184A (Escala 179)
Sensor de voltaje de la batería: 1:10 (Escala 110)

Características:

3x LEDs para FC STATUS (Azul, Rojo) y indicador 3.3V (Rojo)
6x Salidas PWM / DShot sin conflicto
5x UART
1x Grupo de pads G / S1 / S2 / S3 / S4 para 4 en 1 señal ESC / GND
4x Pares de almohadillas de esquina para conexiones de señal ESC / GND (Compatible con DSHOT)
1x Par de almohadillas I2C1
1x Botón de presión lateral para el modo BOOT (DFU)

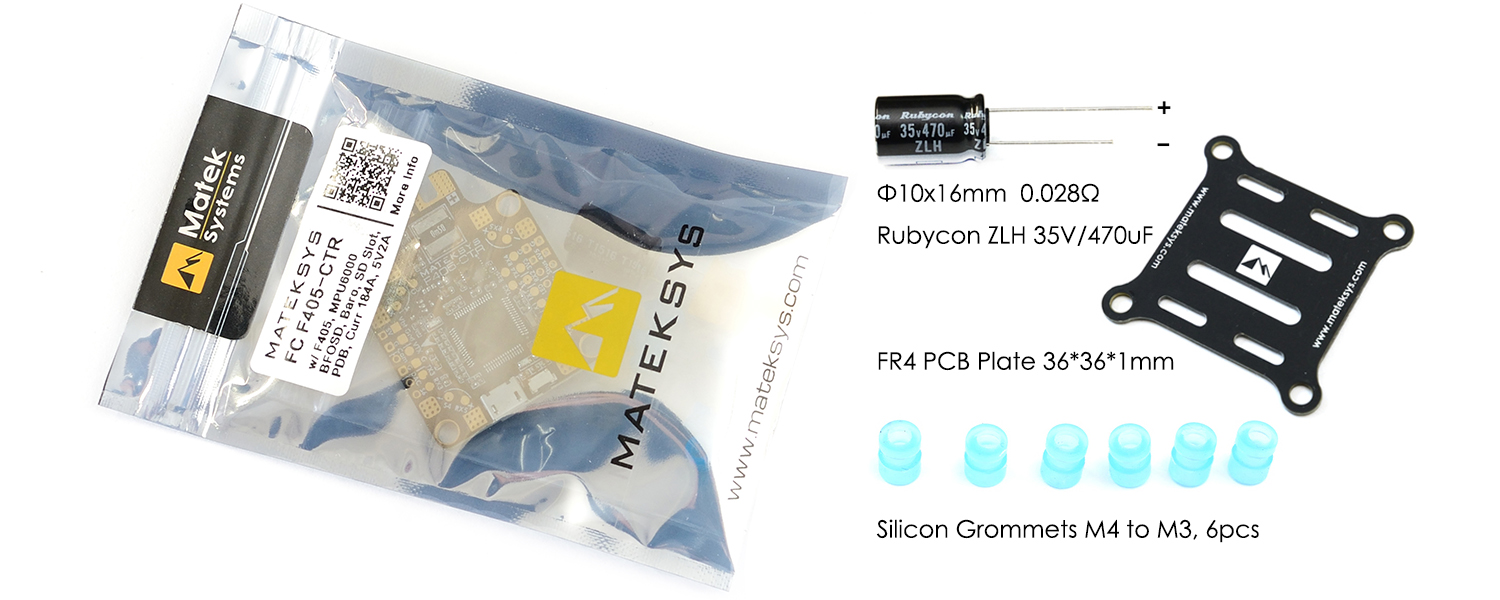

Paquete incluído:
1x Matek Sistemas BetaFlight F405-AIO
1x Rubycon ZLH 35V / 470uF (Baja ESR)

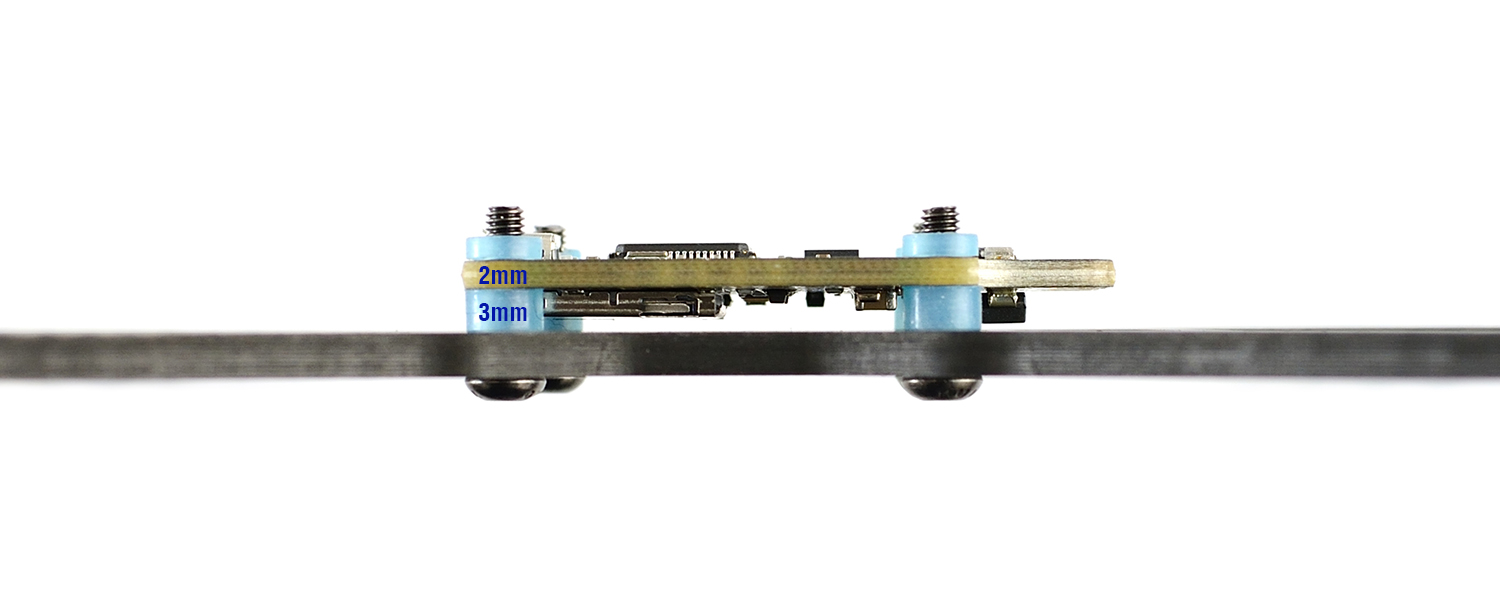

4x Arandelas de silicona M4 a M3
1x Placa PCB de FR4 36 * 36 * 1mm
